Fonction d'étalonnage de la batterie initiée par l'utilisateur
1.0 Introduction
1.1 Symptômes de perte d'étalonnage de la batterie
Dans certains cas, la batterie du PLM peut perdre son étalonnage, ce qui peut entraîner des effets indésirables. Les symptômes suivants peuvent indiquer une perte d'étalonnage :
La batterie reste à 0 % même après une charge prolongée.
La batterie semble se charger jusqu'à 100 % anormalement vite. La charge de la batterie peut sembler passer d'une valeur faible à 100 %.
La batterie semble se décharger (atteindre 0 %) trop rapidement.
La tension de la batterie n'est pas synchronisée avec le niveau de charge, par exemple, elle affiche 100 % de charge alors qu'elle est à 7 V ou moins.
Pour résoudre ces problèmes, une fonction d'étalonnage de la batterie, activée par l'utilisateur, est désormais disponible à partir de la version 1.14.4.91 du micrologiciel du PLM.
1.2 Causes de perte d'étalonnage
Les deux causes les plus probables de perte d'étalonnage de la batterie sont :
Batterie débranchée ou remplacée
L'appareil est resté inutilisé pendant une période prolongée sans alimentation.
Si la batterie du PLM est débranchée ou remplacée pour une raison quelconque, un étalonnage de la batterie est nécessaire.
Si le PLM est déconnecté de l'alimentation externe pendant une période prolongée (par exemple, lors d'une longue période d'inactivité), la batterie peut se décharger au point d'ouvrir le circuit de protection intégré à la batterie.
Par la suite, la puce du compteur de charge (LT4015) perd sa valeur de registre pour Qcount. À la mise sous tension, le compteur de charge revient par défaut à la moitié de l'échelle, ce qui ne reflète pas l'état de charge réel. La batterie doit donc être à nouveau calibrée pour résoudre ce problème.
Le menu de la batterie contient désormais des indicateurs de bits d'état qui indiquent à l'utilisateur que ces problèmes ont été détectés.
2.0 Menu Infos Batterie
2.1 Accès au menu Infos Batterie
Pour démarrer l'étalonnage, accédez d'abord au menu Infos Batterie, comme illustré à la Figure 1. Vous pouvez également y accéder en appuyant sur l'icône Batterie dans le menu principal.
Figure 1.
Pour les versions antérieures à la version 1.14.4.91 qui ne disposent pas de la fonction d'étalonnage, le menu apparaîtra comme illustré à gauche à la Figure 2. Pour les versions qui en disposent, il apparaîtra comme illustré à droite avec le titre « INFOS BATTERIE ».
Figure 2.
Notez que dans les versions précédentes, ce menu s'appelait simplement « Batterie », mais s'appelle désormais « Infos Batterie ».
2.2 Champ ÉTAT de la batterie
Comme illustré, le nouveau champ ÉTAT de la batterie comporte des bits individuels qui indiquent l'état actuel de l'étalonnage de la batterie. La fonction de chaque bit est décrite ci-dessous.
Figure 3. Définition du champ d'état
| Fonction du bit d'état | Description |
|---|---|
| Est caractérisé | Le drapeau est activé si l’unité a déjà subi une caractérisation de batterie. |
| Perte d'alimentation détectée | Si une perte d'alimentation est détectée (en utilisant le firmware v1.14.4.91 ou plus récent uniquement), ce drapeau est activé. Ce drapeau persiste après les redémarrages. |
| QCOUNT PRESCALECONFIG+BITS | Ces bits reflètent une vérification des valeurs de registre dans le dispositif de charge. S’ils sont activés, cela peut signifier une mauvaise calibration ou un problème matériel lors de l’accès au dispositif de charge. Si cela persiste, contactez le support technique. |
| Calibration hors ordre | Il y a eu un problème dans la séquence de tentative de calibration, redémarrez le processus de calibration. |
3.0 Démarrage de l'étalonnage et assistant d'étalonnage
Dans le menu « Informations sur la batterie », faites glisser votre doigt vers la gauche pour afficher l'écran de droite. Il s'agit de l'écran « Étalonnage de la batterie ». Pour effectuer l'étalonnage, la batterie doit être entre 7 et 8 V. Par conséquent, le premier message affiché indique généralement de laisser la batterie se décharger ou se charger jusqu'à atteindre la tension de démarrage requise. Un écran typique est celui illustré à la figure 4.

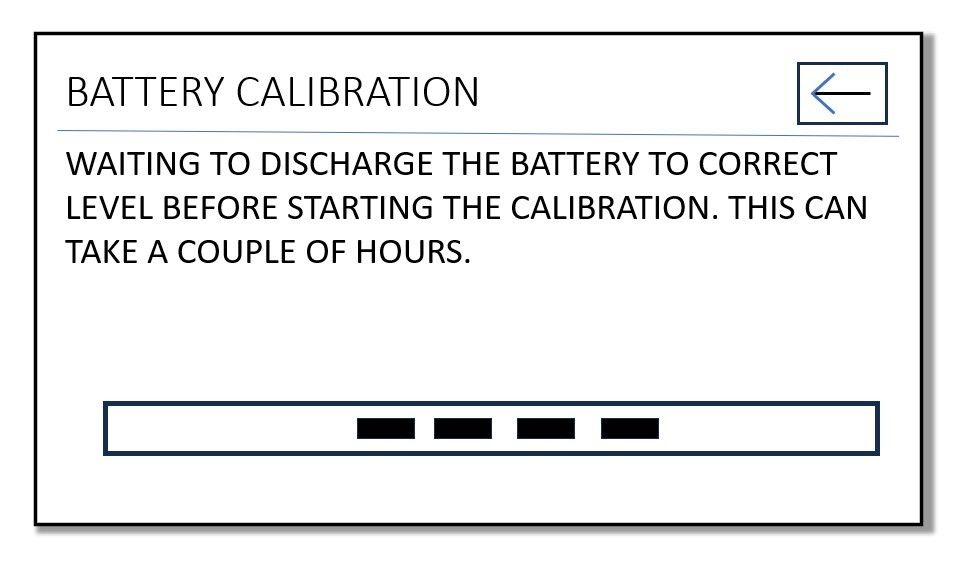

Figure 4. Première étape de l'assistant : charger ou décharger à la tension requise
Une fois la batterie chargée ou déchargée au niveau requis, le bouton Démarrer s'affiche pour lancer l'étalonnage, comme illustré à la figure 5.

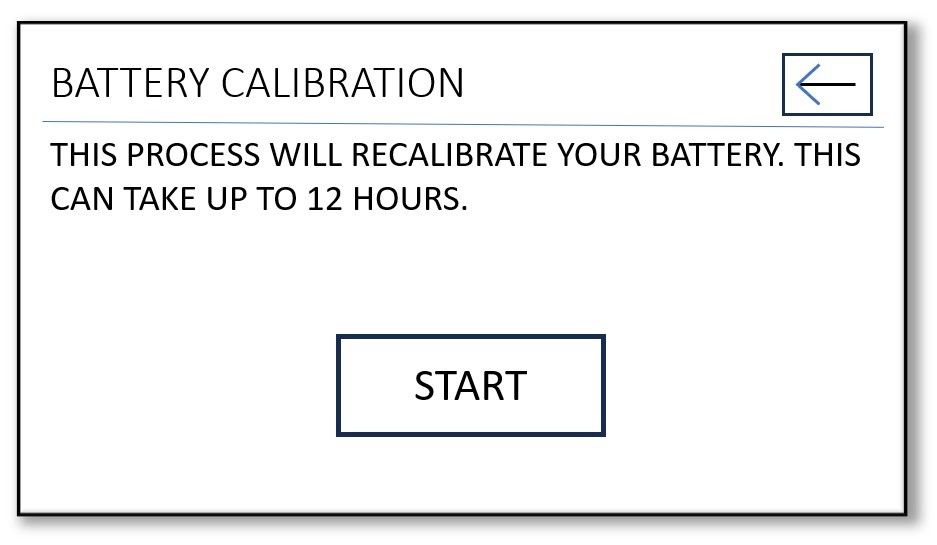

Figure 5. Écran de démarrage de l'assistant d'étalonnage
Appuyer sur Démarrer vous permet de poursuivre l'assistant d'étalonnage, en commençant par connecter le chargeur mural.

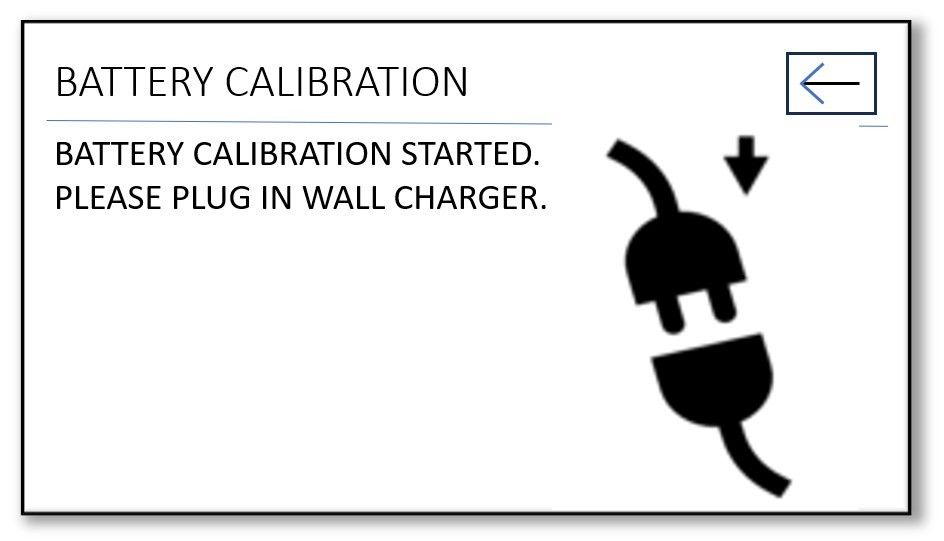

Figure 6. Écran de l'assistant de connexion du chargeur
La batterie est alors complètement chargée. L'utilisateur est ensuite invité à lancer la phase de décharge de l'assistant. L'invite apparaît comme illustré ci-dessous. Cette phase peut durer jusqu'à 8 heures. Une fois terminée, l'appareil s'éteint automatiquement.

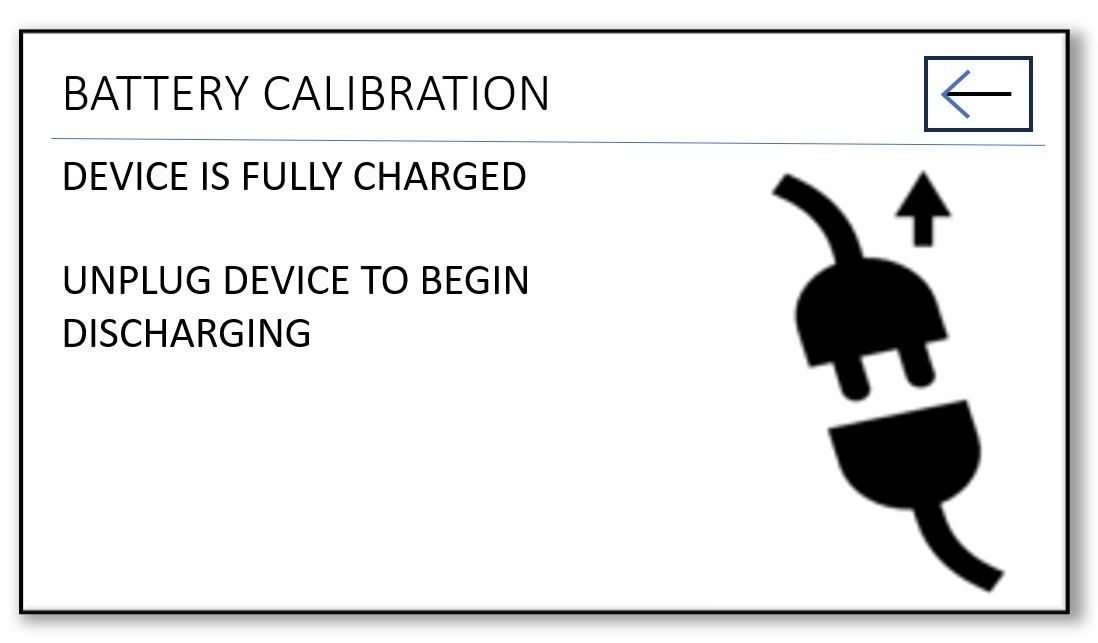

Figure 7. Débrancher pour démarrer la phase de décharge
Une fois le chargeur débranché, l'écran ci-dessous s'affiche pour indiquer que la phase de décharge a commencé. Cette phase peut durer jusqu'à 8 heures. Une fois terminée, l'appareil s'éteint automatiquement.

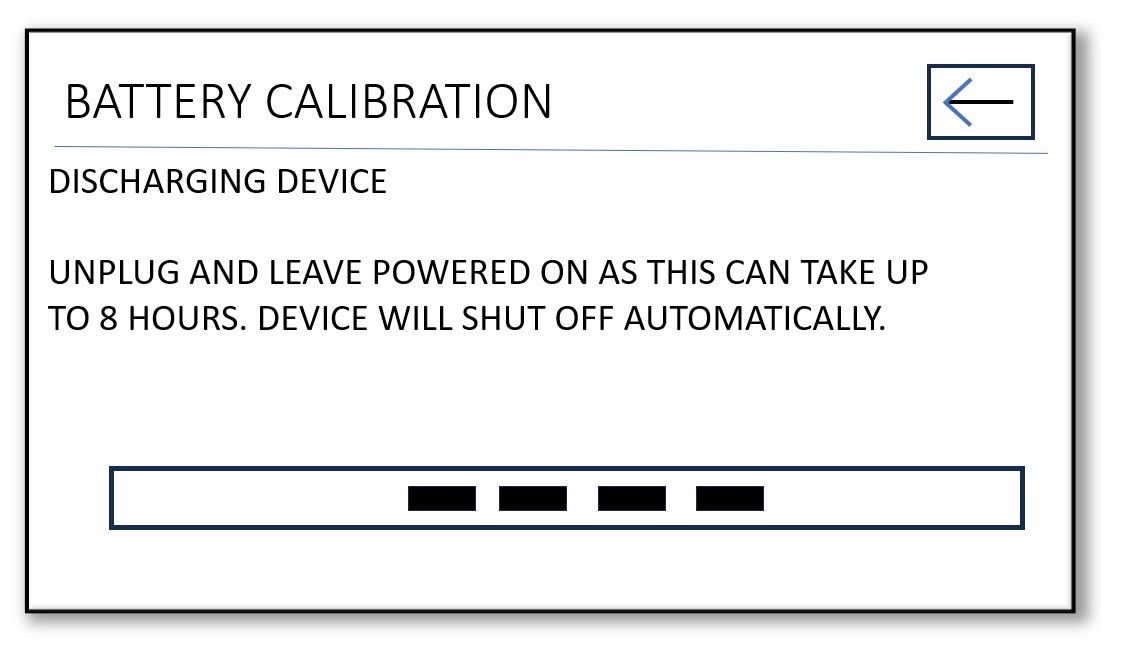

Figure 8. Écran Assistant de décharge de la batterie à l'arrêt
Une fois l'appareil éteint automatiquement, l'étalonnage est terminé. Rebranchez le chargeur pour redémarrer l'appareil. Notez que la batterie sera alors à 0 % ; il faut donc lui laisser le temps de se recharger. Il n'est pas nécessaire de la recharger à 100 % avant utilisation.
Accédez au menu Informations sur la batterie, comme illustré aux figures 1 et 2. Notez que :
ÉTAT 1 0 0 0 0
indique un étalonnage de la batterie réussi et complet. Si l'ÉTAT est différent, reportez-vous à la figure 3 et au tableau ci-dessous pour connaître les problèmes rencontrés. En cas de problème, répétez l'étalonnage ou contactez l'assistance technique Foresight.
L'appareil est maintenant prêt à l'emploi après avoir rechargé la batterie à un niveau raisonnable.
Annexe 1. Mise à jour du correctif du micrologiciel v1.15.0.92
1.0 Modifications de la version
La mise à jour du micrologiciel v1.15.092 comprend les modifications suivantes :
Nouvelle fonctionnalité : Vérification de l'état de l'étalonnage de la batterie au démarrage
Détection des étalonnages erronés des versions précédentes ou actuelles après la mise à niveau du micrologiciel
Correction du spam de journaux du mode d'étalonnage
Correction d'un cas limite d'étalonnage où l'appareil s'arrêtait apparemment en raison d'un faible pourcentage de charge avant d'afficher le bouton de démarrage
2.0 Vérification de l'état de l'étalonnage au démarrage
À chaque démarrage, après l'initialisation de la batterie, une vérification de l'état de l'étalonnage est désormais effectuée. Ensuite, les indicateurs de la figure 3 (ci-dessus) seront activés ou désactivés en conséquence. (Voir la figure de référence pour les résultats attendus)
3.0 Cas limite d'étalonnage
Dans de rares cas, il est possible que la base de données d'étalonnage de la batterie soit corrompue, de sorte que l'appareil affiche une tension de batterie élevée (8,2 V, par exemple), mais un faible pourcentage de charge (10 %). Dans la version 1.114.4 du firmware, cela pouvait entraîner l'arrêt automatique de l'appareil avant l'affichage du bouton « START » d'étalonnage (voir Figure 5). L'utilisation du HDT pour exécuter une commande « battreset » avant l'étalonnage de l'appareil était alors nécessaire.
Grâce au correctif de la mise à jour, l'appareil ne s'arrêtera pas dans ce cas.
Notez que les avertissements de faible pourcentage de charge peuvent toujours apparaître, mais ils doivent être ignorés pendant la phase « Waiting to Discharge » (voir Figure 4) de la procédure d'étalonnage.
